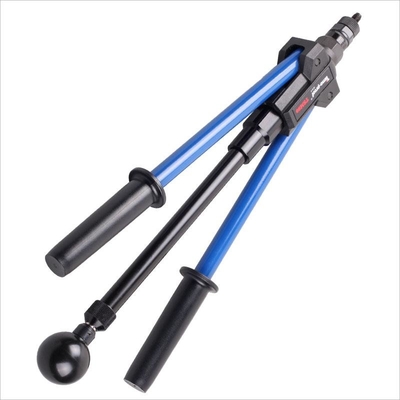

Handklinkmoergereedschap 485x145 mm Handklinkgereedschap voor blindklinkmoeren

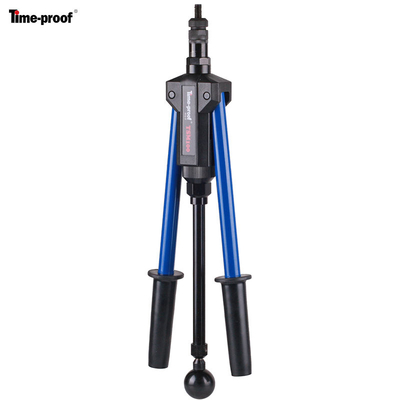

TSM100 Handklinkmoergereedschap, moerinstelgereedschap Klinkgereedschap voor blindklinkmoeren

Productweergave:

Functies:

1. nauwkeurige slaginstellingsschalen.

2. arbeidsbesparende structuur.

3. het handvat is gemaakt van naadloze stalen buis.

Invoering
Tijdbestendig^®Pneumatisch/Hydraulisch
Klinkgereedschap serie

INNOVATIE & UNIEKE FUNCTIE
De meest opvallende kenmerken van de gereedschappen zijn het unieke ontwerp van de gereedschapslichamen - luchtcilinders.
Met een verticaal zeshoekig luchtcilinderontwerp verandert het de traditionele manier van produceren.De luchtcilinders worden van boven en van onder gesloten met zes schroeven in plaats van triditioneel op de schroefdraad rond de cilinder te tikken
lichaam dat een aanzienlijke materiaaldikte vereist.Met de unieke cilindersluitmethode zijn de gereedschappen relatief lichter.
Het unieke ontwerp resulteert ook in de efficiënte productie door zijn grondstof van aanzienlijke lange buisvormige profielen.Zonder niet-flexibele vormstukken kan de hoogte van de cilinders flexibel worden berekend om op de meest economische manier een breed scala aan gereedschapslagen toe te passen.
De sterkte van de cilinders wordt voldoende bewezen door het materiaal van een aluminiumlegering van luchtvaartkwaliteit.
Het unieke cilinderontwerp is gepatenteerd.

EEN UITKERING
Het helpen van de fabrikant bij het organiseren van een breed scala aan gereedschapsseries en het verder ontwikkelen van op maat gemaakte gereedschappen tegen lagere kosten;De distributeurs helpen bij het eenvoudig organiseren van het volledige assortiment tools;en het gemakkelijk uitvoeren van after-sales services;

MODULAIR ONTWERP
Het is een verdere benadering in het ontwerp van het gereedschapsassortiment om de kosten te verlagen
en noodzakelijke voorraadartikelen voor productie, onderhoud en reparatie.
De serie Time-proof™ pneumatische klinkgereedschappen bestaat uit een aantal onderdelen
samenstellingen uitwisselbaar tussen verschillende modellen.Het helpt opmerkelijk genoeg
de distributeurs in servicemanagement.

GEREEDSCHAPSSERIE
Commerciële series;
Industriële serie;
Professionele serie;

COMMERCIËLE REEKS:

Commerciële serie klinkgereedschap bestaat uit modellen, met voorvoegsel -Z:Z5000 , Z5000V , Z5000A , Z5000AV voor het zetten van blindklinknagels tot 4,8/5,0 mmZ6400 , Z6400V voor het zetten van blindklinknagels tot 6,4mm.
De modelcodes met achtervoegsel -V geven het gereedschap met vacuümzuigsysteem aanom de blindklinknagels in het neusstuk van het gereedschap te houden en automatisch uit te blazende rest doorn na instelling.
Modelcodes met achtervoegsel -A geeft aan dat de gereedschappen zijn aangepast met tractiekracht verbeterd bij het opofferen van slag, het koppelen van Z5000 en Z5000A,Z5000V en Z5000AV.
Het uiterlijk van de tools uit de commerciële serie is helemaal zwart maar rood gerangschikttrigger als standaard.
Commerciële seriegereedschappen zijn gepositioneerd om doe-het-zelvers en semi-industrieel te bedienensegment van de markt.Laag kosten georiënteerd, productie is in de meeste gevallen geregeldeconomische manier met massaproductie.Behalve weinig onbelangrijk materiaal van onderdelen,de belangrijkste onderdelen en onderdelenassemblages brengen de kwaliteit niet in gevaarverleng de levensduur van het gereedschap met eenvoudig basisonderhoud door niet-professionalsgebruikers.
De levensduurtest van het basismodel Z5000 toont aan dat het gereedschap de instelslag begint te verliezenna instelling ca.120.000 stuks blindklinknagels alu/staal multigrip 4,8 x 15zonder sluitringen (twee slagen voor één klinknagel).Tijdens de test één set kakenzijn vervangen wegens slijtage na 54.000 klinknagels.

INDUSTRIËLE SERIE:

De industriële serie klinkgereedschappen bestaat uit modellen, met voorvoegsel -N voor klinknagelgereedschap en voorvoegsel -M voor klinkmoergereedschap:
N240, N240V voor het zetten van blindklinknagels tot 4,0mm
N250, N250V voor het zetten van blindklinknagels tot 4,8/5,0 mm
N640C, N640CV, N640G, N640GV voor het zetten van blindklinknagels en structurele blindklinknagels tot 6,4 mm
N1100G voor het instellen van Monobolt of gelijkwaardig tot 10 mm
M2308 voor het zetten van blindklinkmoeren tot M8
M2312 voor het zetten van blindklinkmoeren tot M12
M2312L voor het zetten van gedeelde moeren met een slag tot 16 mm
M2314 voor het zetten van blindklinkmoeren tot M14
De modelcodes met het achtervoegsel -V geven het gereedschap aan met een vacuümzuigsysteem om de blindklinknagels in het neusstuk van het gereedschap vast te houden en de restdoorn na het zetten automatisch uit te blazen.
Modelcodes met het achtervoegsel -C geeft aan dat het gereedschap is ontworpen voor een extra lange slag bij het toepassen van de instelling Monobolt, Interlock, Magnalock of gelijkwaardig;terwijl achtervoegsel -G aangeeft dat het gereedschap is ontworpen voor extra trekkracht door instelling Hemlok of gelijkwaardig toe te passen.
Tools uit de industriële serie zijn gericht op het marktsegment van algemene industriële en professionele toepassingen.De serie omvat gereedschap voor het plaatsen van blindklinknagels, evenals gereedschap voor het plaatsen van blindklinkmoeren/-bouten, gereedschap voor het plaatsen van gedeelde moeren.
Het is de belangrijkste serie Time-proof™ pneumatische klinkgereedschappen.
Er zijn een aantal functionele verlengde neusassemblages en op maat gemaakte accessoires voor verschillende toepassingen in industriële producties.
Time-proof heeft een ervaren R&D-team dat de bevestigingsoplossingen voor de klanten onderhoudt.

PROFESSIONELE SERIE
Professional serie popnageltangen bestaat uit modellen: QH264, voor het zetten van Slotgrendels tot 6,4 mm
QH1100 voor het plaatsen van Slotgrendels tot 10 mm TK164 voor het plaatsen van speed-klinknagels tot 6,4 mm en gereedschap voor het plaatsen van hamerklinknagels, installatiemateriaal.

Professionele serie klinkgereedschappen worden steeds verder ontwikkeld op basis van de eisen van de klant en gepromoot door service van installatieoplossingen voor bevestigingsmiddelen.
Het uiterlijk van de gereedschappen uit de industriële serie en de professionele serie is standaard voorzien van blauwgekleurde luchtcilinders.
